鈦合金TC4材料的組成為Ti-6Al-4V，屬于(α+β)型鈦合金，具有良好的綜合力學機械性能。TC4是鈦合金里面的主力牌號。以其卓越的性能，在航空航天、軍事裝備、海洋工程及醫療器械等多個高端領域，展現出了無可比擬的魅力與實力。

　　TC4Eli鈦合金的成分為T1-6A1-4V，這是一種低間隙元素的超純凈鈦合金，具有優異的力學性能和工藝性能。與TC4相比，TC4Eli具有更低的雜質元素含量和更嚴格的成分控制，因此其性能更加穩定和可靠。

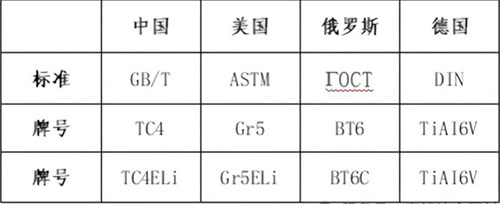

　　TC4和TC4EL在不同的國家有不同的名稱。具體見下圖：

　　TC4Eli與TC4鈦合金對比分析?化學成分差異;

　　TC4EL是TC4的改進型，其主要區別是不同的Al含量和較低的間隙元素Fe、N、H、O的含量。?

　　?TC4?：含6%α穩定元素Al、4%β穩定元素V，鋁當量7.0。

　　?TC4Eli?：在TC4基礎上，顯著降低間隙元素（C、O、N）和雜質元素Fe的含量?。例如，其氧含量上限為0.13%（TC4常規未明確降低）?。

　　?力學性能與適用環境?

　　?TC4?：

　　中等室溫強度和高溫強度，適用于普通或高溫環境（≤450℃）?。

　　抗疲勞性、蠕變抗力及熱穩定性優異，但低溫環境下性能受限?。

　　?TC4Eli?：

　　強度略低于TC4，但塑性、韌性、斷裂韌性和低溫性能顯著提升，可在超低溫（-196℃）環境中使用?。

　　加工過程不同：

　　熔煉次數不同，TC4無特殊要求一般熔煉二次，TC4Eli一定要熔煉三次。

　　?應用領域?

　　?TC4?：

　　航空發動機壓氣機盤/葉片、飛機承力結構件（如梁、隔框）。

　　適用溫度范圍：-196~450℃（但低溫性能弱于TC4Eli）?。

　　?TC4Eli?：

　　低溫工程（如液氫儲罐）、醫療植入物（骨科/牙科器械）、艦船及飛機大梁等對低溫或高韌性要求的場景，生物相容性突出，適合長期植入人體?。
